节点控制器

产品介绍

产品详情

产品概述:

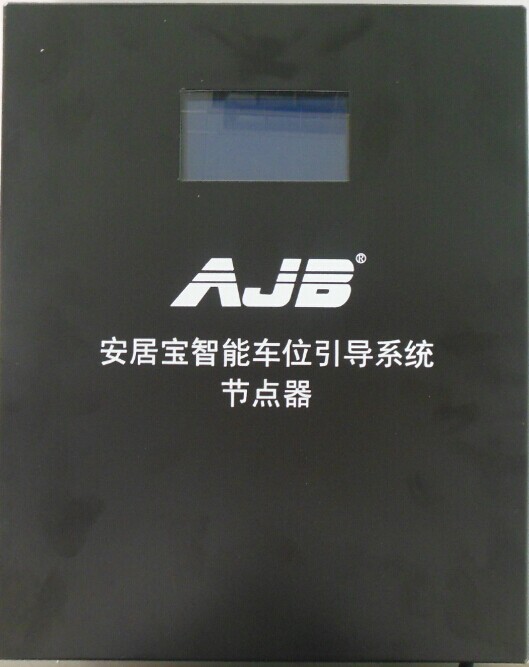

节点控制器是广东安居宝智能控制系统有限公司的智能车位引导系统中的重要组成部分,它可以通过网络接口对该节点下的探测器停车位信息进行循环轮流查询。再将查询到的停车位信息通过RS-485接口发送给中央控制器。

设计说明:

l  节点控制器工作电源为220V交流电源,采用RVV3×1.5mm2的线材。电源建议为专用线路,确保电源可靠。

l  节点控制器与探测器的电源采用RVVS2×1.5mm2的线材。

l  节点控制器与系统管理器及探测器的通讯线采用RVVS2×0.75mm2的双绞线,采用RS485的通讯协议。

l  一个节点控制器标准带载32个探测器。

l  探测器的电源线、通讯线距离建议不超过300米。

功能特点:

1)   分区管理各探测器,提高通讯带载能力,确保系统通讯稳定,方便检修。

2)   通讯采用光电隔离,提高可靠性。

3)   金属外壳,带锁保护,安装方便。

4)   内部有漏电断路器,自动过流保护。

5)   向下:它负责与超声波感应器进行通讯,采集探测器的状态并储存。

6)   向上:它与系统管理器进行通讯,接收管理软件发出的各种指令和上传探测器的工作状态。

7)   为探测器提供24V的直流电源。每个节点控制器标准带载32个探测器。

8)   节点控制器下接车辆探测器、显示屏以及其它控制器,上接管理计算机。控制器与所有连接设备之间均采用RS485通讯方式。

9)   节点控制器自带LCD液晶显示屏和键盘对控制器进行简单的设置。

10) 每2秒刷新一次

11) 带数码管显示屏,可实时显示当前节点器剩余车位数或者显示设置查询信息。

12) 带键盘,可通过键盘设置和修正本区/层总车位数和当前剩余车位数以及一些系统设置。

技术参数:

◇   接入电压:220VAC

◇   工作温度:-40~+80℃

◇   工作功耗:2W

◇   通讯方式:1个RS-485串口;1个网络端口

◇   通讯速率:RS-485 9600bps

◇   容量:30个最佳(最多接48个探测器)

◇   支持超声波探测器数量:48个

◇   外形尺寸:300*200*55mm
